進口高壓電磁閥系管道連通型先導式電磁閥；高壓電磁閥全閥由引導主閥啟閉的電磁先導閥與控制介質通斷的主閥兩大部分組成，導閥與主閥腔間有孔道相連通
進口高壓電磁閥特點
耐高溫：密封材料采用耐高溫材料，線圈部分采用耐高溫電工材料，外圍增設散熱機構，流量大，使用壓力高。
耐腐蝕：主要部件閥塞、閥體等采用不銹鋼和銅合金制成，防腐性能好。
耐磨損：選材合理，閥塞與閥間巧妙地利用流體潤滑作用，減少磨損
進口高壓電磁閥主要技術參數
|
工作環境溫度 |
-30—+80℃;-50—+100℃ |
|
線圈工作溫度 |
<+50℃、<+85℃ |
|
控制方式 |
常開式、常閉式 |
|
國際標準電壓 |
AC（380、220、110、24）V、DC（220、110、24、12）V |
|
流通流體介質 |
空氣水用、油用、氣體、蒸汽、電站等 |
|
流通流體溫度 |
<-200℃、<-100℃、-40℃、<+60℃、<+120℃、<+200℃ 、<+350℃ |
|
流通流體壓力 |
0-10bar、0-40bar、0-64bar、0-100bar、0-200bar |
|
閥體材質 |
碳鋼、不銹鋼304、316、316L |
|
泄漏量 |
零泄漏 |

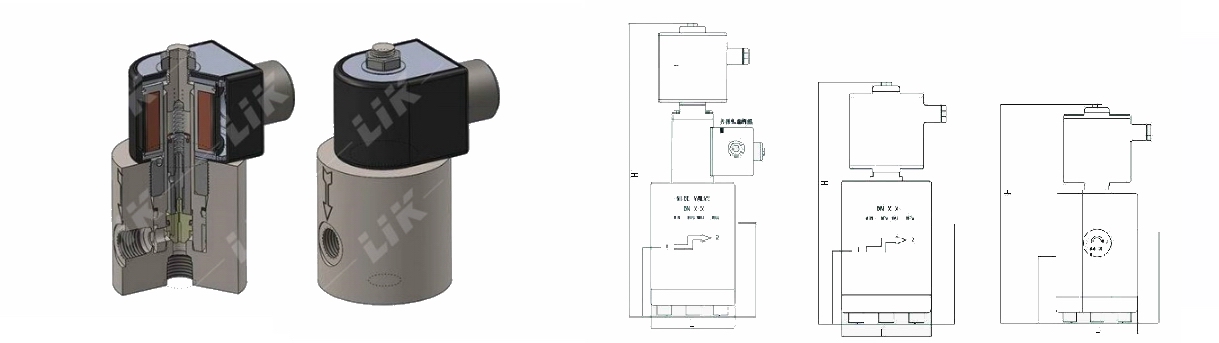

進口高壓電磁閥規格參數及安裝尺寸 ［
進口高壓電磁閥安裝說明書]
|
規格型號 |
公稱通徑 |
螺紋連接 |
|||
|
G螺紋 |
L |
H(普通) |
H(防爆) |
||
|
DN1 |
1 |
G1\8 |
44 |
115 |
140 |
|
DN2 |
2 |
G1\8 G1\4 |
44 |
115 |
140 |
|
DN3 |
3 |
G1\4 |
44 |
173 |
198 |
|
DN5 |
5 |
G1\4 |
57 |
173 |
198 |
|
DN6 |
6 |
G1\4 |
57 |
173 |
198 |
|
DN7 |
7 |
G1\4 |
57 |
173 |
198 |
|
DN8 |
8 |
G1\4 |
57 |
173 |
198 |
|
DN10 |
10 |
G3\8 |
57 |
173 |
198 |
|
DN15 |
15 |
G1\2 |
73 |
186 |
193 |
|
DN20 |
20 |
G3\4 |
80 |
198 |
223 |
|
DN25 |
25 |
G1 |
90 |
227 |
249 |
|
DN32 |
32 |
G11\4 |
106 |
285 |
285 |
|
DN40 |
40 |
G11\2 |
“123 |
315 |
315 |
|
DN50 |
50 |
G2 |
154 |
352 |
352 |
|
DN80 |
80 |
G3 |
187 |
490 |
490 |
|
DN100 |
100 |
G4 |
199 |
530 |
530 |
進口高壓電磁閥工作原理：
1、常閉：當線圈通電時，先導閥芯吸合，先導孔打開時，壓力釋放閥室，在下部腔介質壓力推動活塞，電磁閥打開;當線圈斷電時，先導閥由彈簧復位，先導孔關閉，閥孔通過一個活塞加壓室和所述復位彈簧力，該電磁閥被關閉。
2、常開：當線圈通電時，導向孔被關閉時，閥孔腔由活塞復位彈簧的推力和壓力時，電磁閥關閉。當線圈斷電時，先導閥由彈簧復位，先導孔打開時，壓力釋放閥室，在下部腔介質壓力推動活塞，電磁閥打開。
