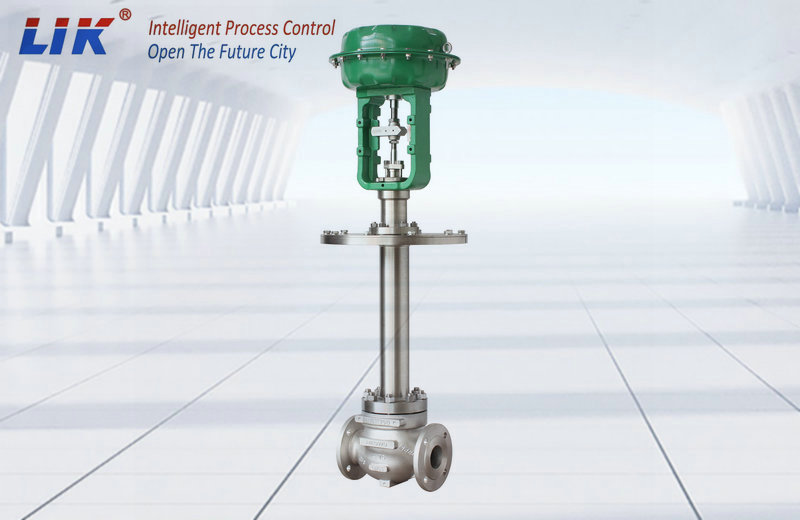

進口氣動低溫調節閥在石油、化工、冶金等工業生產過程的自動控制中得到廣泛的應用。氣動低溫調節閥它特別適用于-60~-250℃低溫狀態下的介質（如液氧、液氮等）的調節。是我公司專門針對超低溫工況研發的氣動調節閥產品之一。氣動低溫調節閥為確保調節精度，必須配用閥門定位器。它與常溫調節閥不同之處在于采用長頸型上閥蓋，使填料處于常溫下工作。氣動低溫調節閥由閥門定位器給出信號壓力輸入到氣動薄膜執行機構的氣室，產生推力，通過連接桿件帶動閥芯，閥芯位置的變化使閥的流通截面積變化，實現對介質流量的調節。
進口氣動低溫調節閥技術參數
|
閥蓋形式 |
低溫型-10～-196℃、超低溫型-196～-250℃ |
|
壓蓋形式 |
螺栓壓緊式 |
|
密封填料 |
V型聚四氟乙烯填料、V型柔性石墨填料 |
|
閥芯形式 |
單座式、套筒式 |
|
流量特性 |
等百分比、直線型 |
進口氣動低溫調節閥執行器技術參數
|
配置執行器類別 |
多彈簧簿膜執行機構 |
|
彈簧范圍(KPa) |
20～100（標準）、20-60、60-100、40-200、80-240 |
|
膜片材料 |
丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布 |
|
供氣壓力 |
140～400KPa |
|
氣源接口 |
RC1/4" |
|
環境溫度 |
-30～+70℃ |
|
可配附件 |
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
|
作用形式 |
氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) |
選型指南
介質適配方案
液化天然氣（LNG）：抗氣蝕多級閥籠（壓降分配比5:3:2）
液氧/液氮：禁油脫脂處理+Monel合金閥芯（防爆燃）
液態CO₂：V型球閥結構（流通能力提升30%）
執行機構匹配
-70℃以下：配置低溫密封套件（乙丙橡膠+不銹鋼波紋管）
推力要求：計算附加冷縮力（ΔL=α·L·ΔT），常規增配20%推力裕量
